程力威牌CLW5180ZYSC6型压缩式垃圾车

企业名称:湖北思瑞卡汽车有限公司    浏览次数:294

程力威牌CLW5180ZYSC6型压缩式垃圾车

销售经理:王理

购车热线:155-7224-0008

微信二维码:

企业地址:随州市北郊星光村1幢8号

CLW5180ZYSC6型压缩式垃圾车是程力压缩式垃圾车专业厂推出的高端智能型垃圾收集车,该车全密封,自行压缩、自行倾倒、污水流入专用的污水箱,较为彻底的解决了垃圾转运过程中的二次污染。

整车技术参数

整车技术参数

产品名称

压缩式垃圾车

公告批次

334

总质量(Kg)

18000

整备质量(Kg)

9910

额定载质量(Kg)

7895,7960

外形尺寸(mm)

10100,9900,9600,9300,9000,8800,8700,8500x2485x3020

接近角/离去角(°)

17/18

前悬/后悬(mm)

1400/2550

轴荷(Kg)

6500/11500

高车速(Km/h)

89

备注

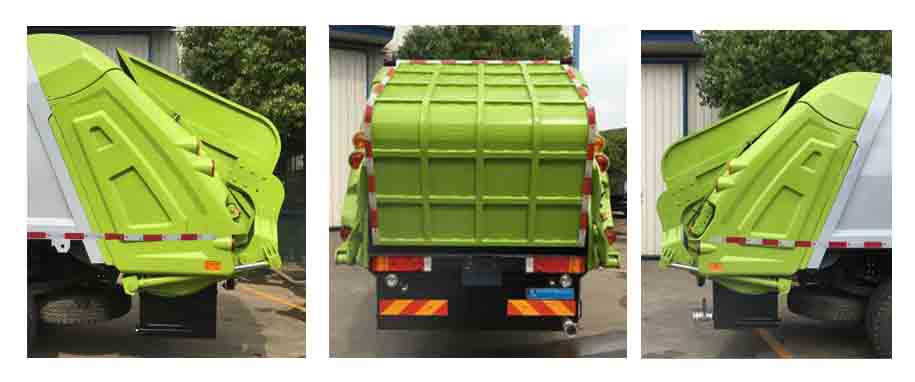

专用装置由垃圾箱、液压机构、填装器等组成,主要用于城镇环卫垃圾的收集与运输.防护材料:Q235A,连接方式:左右侧面防护为焊接连接;后部为专用专用装置托臂代替后防,离地高为(mm):450;ABS系统生产厂家:长春瑞立科密汽车电子有限公司,型号:CM4XL.整车长/轴距对应关系为(mm):10100/5800,9900/5600,9600/5300,9300/5000,9000/4700,8800/4500.选装大落地斗时,整车长/轴距对应关系为(mm):9000/5000,8700/4700,8500/4500.仅采用发动机型号为:CA4DK1-22E6,油耗值为(L/100km):25.6.此车后伸为(mm):350.扩展外形图片.

底盘技术参数

底盘型号

CA1180P62K1L2A1E6Z

底盘品牌

解放牌

生产企业

中国第一汽车集团有限公司

生产地址

长春,青岛,成都市新都区三河街道三河大道209号

轴数

2

轮胎数

6

轴距

5300,5000,4700,4500,5600,5800,4200

轮胎规格

10.00R20,11.00R20,295/80R22.5

钢板弹簧片数

10/12+8,12/12+8,13/12+8,7/7+6,9/12+8,12/10+9

前轮距(mm)

1928,1827,1950

后轮距(mm)

1878,1860

燃料种类

柴油

排放依据标准

GB3847-2005,GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

CA4DK1-22E6
CA4DK1-18E6
CA6DH1-24E6
CA6DH1-22E6

中国第一汽车集团有限公司
中国第一汽车集团有限公司
中国第一汽车集团有限公司
中国第一汽车集团有限公司

4764
4764
5700
5700

165
139
179
165


CLW5180ZYSC6型压缩式垃圾车的主要特点

1)箱体侧面采用流线型外观设计,应用领先行业的工装式、标准化焊接装配工艺,整车一致性强,尾部全覆盖式结构件,外型美观大方,易于清洗。

2)的CAN通讯电控系统,稳定性好,高清屏显示,可自动诊断提示故障。

3)采用双向压缩技术,优化的液压系统和的压装结构设计(如滑板油缸与滑板运动轨道处于同一平面,保证压缩力及为油缸作用力,而不是油缸作用力的分力),使得压装作业压缩力大,压缩比大,推板模拟垃圾填塞方向(曲面)设计,保证了不同成分垃圾被压力均匀地压缩并填满整个车箱而无死角和空隙存在或阻塞现象发生,大大提高了垃圾净装载量。

4)推板滑轨结构为两侧槽型轨道,与置于车箱底板上的轨道相比,具有轨道刚性大,稳定性好,底板无变形,推板运动平稳,垃圾卸料干净,工作可靠等优点。

5)优化设计的中压变压液压系统,与国内普遍使用的全系统恒定压力的高压系统相比,具有动态响应快,系统内部热损耗小,工作效率高,作业循环时间短,操作简单等优点,特别是工作可靠、故障率低。

6)标配4重液压油过滤(进油高压滤芯,回油漏芯,液压油箱进、出油滤芯),彻底解决油阀卡滞现象。

7)中央污水导管的设计,防止了污水泄漏,料斗、污水厢一体化设计,彻底解决了跑、冒、滴、漏等二次污染问题。箱体和填装器之间具有液压自动密封锁紧装置,采用锁钩锁紧而非插销式锁紧,有效防止污水泄露,以免造成二次污染。

8)滑板在滑道内的尼龙板的运动均靠四组进口高密度高分子聚乙烯导向支撑滑块实现,与国内普遍采用的轴承钢等刚性滑动件相比,减小了滑动阻力和运动副磨损;尤其是高密度高分子聚乙烯滑块,与同行采用的国产塑料滑块相比,经久耐磨,正常维护下基本无须更换。

9)滑板导轨滚轮结构,导板反R设计,尼龙导向,刮料轻松自如。

10)设置垃圾逆流防止装置,通过采用遮挡板阻隔,确保料斗内有充分空间,实现高效作业。

11)填料器采用弧型导轨,具有二次压缩的功效。装填器提升时,刮板可进行二次清料,保证下料时无残留垃圾。

12)配装驾驶室内操作系统,通过驾驶室操作可完成填装器升降和推板卸料垃圾过程。

13)装有电控油门,可以自动加速与定速。电子油门保证了液压油泵与发动机转速的佳配合。

14)车辆具有17道安全保护装置,确保操作人员的安全:联络蜂鸣器、紧急停止装置、防止卷入、异常溢流阀、填料器升降专用油缸、连锁开关、安全棒、填料器升降报警装置等。





  • 专用部分介绍上装部分由密封式垃圾厢、装填器、推铲、液压传动系统和电气控制系统组成。 工作原理及特点描述 整车为全密封型,采用电液一体化技术,借助机、电、液联合自动控制系统,通过车厢、填装器和推铲等专用装置,实现垃圾倒入、压碎或压扁、强力装填,把垃圾挤入车厢并压实和推卸。压缩过程中的污水全部进入污水厢,较为彻底的解决了垃圾运输过程中的二次污染的问题。



    专用部分介绍 上装部分由密封式垃圾厢、装填器、推铲、液压传动系统和电气控制系统组成。
    工作原理及特点描述 整车为全密封型,采用电液一体化技术,借助机、电、液联合自动控制系统,通过车厢、填装器和推铲等专用装置,实现垃圾倒入、压碎或压扁、强力装填,把垃圾挤入车厢并压实和推卸。压缩过程中的污水全部进入污水厢,较为彻底的解决了垃圾运输过程中的二次污染的问题。
    主要性能及特点
    ① 电、液联合控制 该车的控制系统综合利用了电控和液控的优点,通过电控系统控制液压阀组,提高了使用可靠性和效率。
    ② 发动机功率输出自动控制 发动机功率输出控制即油门控制可通过电气系统实现全自动控制,满足垃圾压填循环和推挤卸料时对功率的要求,在其它工况下,发动机自动处于怠速状态,可减少功率损耗和故障发生率,降低耗油,提高使用经济性。
    ③ 框架结构 垃圾箱采用加强梁和钢板焊接而成牢固的框架结构,侧面和顶面为圆弧曲面,外形美观,重量轻,受力好,不变形;推铲由矩管骨架和折面板构成,不仅结构轻巧,又能使垃圾均匀分布,卸料干净彻底;填装器主要由填装器壳体、滑板、刮板等构件组成,各构件采用受力良好的梁板或箱型结构,结构牢固,重量轻。
    ④ 密封处理消除二次污染 垃圾在压缩装填和运输过程中处于封闭状态。垃圾箱与填装器接合面装有特制的橡胶密封条,采用锁紧装置压缩密封;污水箱上安装有独特的排污阀,密封可靠,不易堵塞。填装器盖选装完全遮盖住填装器投料口,消除转运过程车尾气流扰动造成垃圾尘屑飞扬的现象,外观更加美观。
    ⑤ 液压举升安全回路 在举升填装器的液压系统中,设置了双向平衡阀。该阀不仅保证了填装器平稳下降,同时隔断了举升油缸与液压胶管的直接连接,即使油管爆裂,填装器也不会突然落下,提高了使用安全性。
    ⑥ 的电控系统 采用进口PLC(可编程序控制器)集成控制,控制电路在PLC内生成,采用逻辑回路保证各操作指令按顺序执行,同时保证各操作指令之间互锁,外部只有线路连接,降低了故障发生率,避免了误操作造成的事故,提高了可靠性;特别设置的紧急制动按钮可使垃圾压填机构在任何状态或任何位置停止,保障作业人员、设备的安全。
    ⑦ 填装器与箱体结合采用锁紧机构,滑板采用尼龙滑块导向 填装器与箱体结合部结构合理,并采用锁紧全密封技术。滑板轨道采用高强度锰钢材质整体冲压成型,滑板运动采用尼龙滑块导向。
    ⑧ 自动、手动操作系统 各机构的工作均有自动和手动两种操作方式,如自动操作出现故障,可用手动操作完成机构作业和卸出垃圾,既保证了垃圾车的高效率工作,又为调试、维修和故障处理提供了极大的方便。
    ⑨ 方便的操作控制 作业控制盒分别安装在驾驶室内和车尾,驾驶室内的作业控制盒可控制推挤卸料和选择操作模式(如自动或手动),车尾的作业控制盒则控制压填机构和翻桶机构的作业,使用操作十分方便。特别是在垃圾填埋场,作业人员无须下车即可完成卸料和污水排放。
    ⑩ 高质量的元件 电气、液压系统的关键元器件均采用知名元件,如PLC、多路换向阀组、按钮、油缸密封件等,提高了垃圾车的使用可靠性。
    选装多种翻桶(斗)机构 不同用户可根据不同的垃圾搜集方式,选装不同的翻桶(斗)机构:翻标准垃圾铁桶ZBT59003-88(300 L)、塑料垃圾桶(240L)、随车小垃圾斗、密封遮盖式垃圾斗、大垃圾斗。
