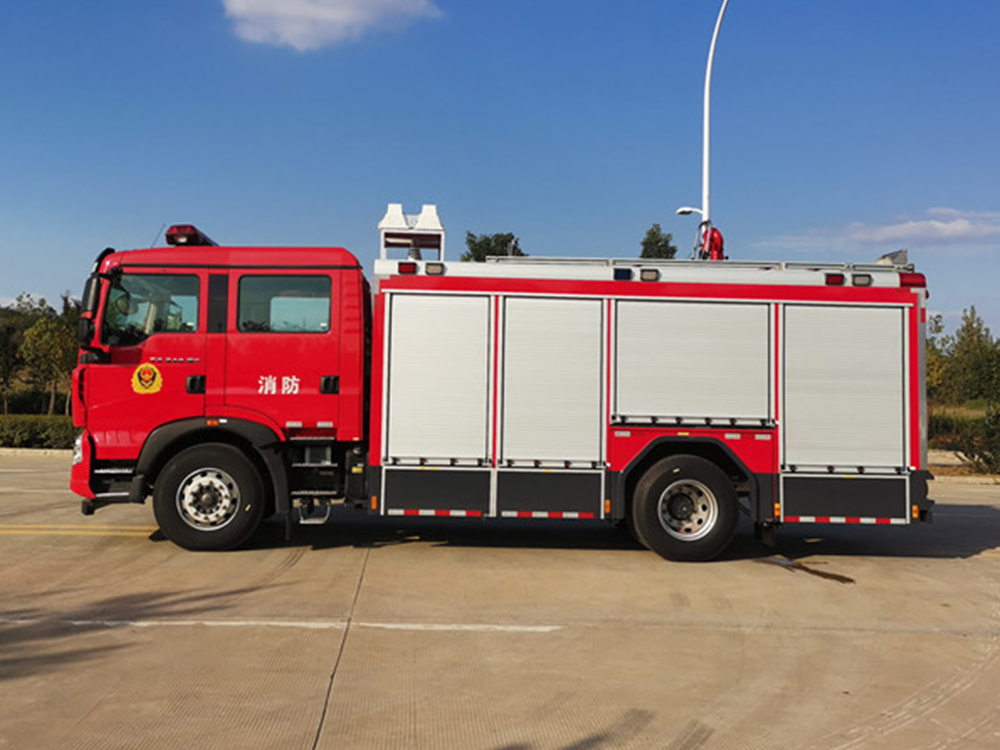

重汽A类泡沫主战消防车
一、整车主要参数
外廓尺寸:8300x2500x3430mm
**总质量:15500kg
载液量:罐体容积不小于 5000L
消防泵额定流量:60L/s @1.0MPa;30L/s @2.0MPa;
消防炮额流量:60L/s 1.0MPa
消防炮射程:≧60m(水)、≧55m(B 类泡沫)、≧35m(A 类泡沫)
前置绞盘参数:**拉力:75.6KN,驱动型式:电动
升降照明灯参数:**离地高度:≥7.6m
二、压缩空气泡沫系统主要参数
|
湿泡沫 |
干泡沫 |
||||
流量 (L/Min) |
射程 (M) |
发泡倍数 |
流量 (L/Min) |
射程 (M) |
发泡倍数 |
|
出口 A |
180 |
≥22 |
≥7 |
100 |
≥12 |
≥10 |
出口 B |
180 |
≥22 |
≥7 |
100 |
≥12 |
≥10 |
炮出口 |
280 |
≥22 |
≥7 |
|
|
|
炮出口 (特湿 泡沫) |
480 |
≥35 |
≥6 |
|
|
|
三、底盘主要参数
型 号:ZZ5207TXFV471GF5 重汽 HOWO 国Ⅵ底盘
驱动型式:4×2
轴 距:4700mm
**车速:101km/h
发动机型号:MC07.34-60
功 率:248kW
总 质 量:20100kg
四、主要结构:
1、驾驶室
结 构:T5G-S 四开门驾驶室,乘员人数2+4人。
座位设置:前排2人后排4人,其中后排乘员座位后面设有空气呼吸器固定架4个, 前方约1.2米高度处有精致的安全栏杆。
翻转:前翻式电动举升翻转系统(原车自带)。
乘员室内设备:除原车设备外,加装有100W**报器、**开关、取力器**开 关、指示灯。
**:驾驶室顶部安装长排LED频闪红**。
2、容罐:
载液量:
l 水罐载水量:4000kg
l A类泡沫罐载液量:300kg
l B类泡沫罐载液量:700kg 材 质:
l 水罐采用优质碳钢板焊接而成
l 泡沫罐采用优质不锈钢板0Cr18Ni9焊接而成
l 水罐结构:水罐为焊接式结构,前后封板、罐两侧壁板、纵横防板 均设有可增加强度的梯形折筋。另有维修人孔圈以及防吸水漩涡紊流结构。
l 罐顶有1个入口孔,带快速锁紧及开启装置的罐盖。
l 罐顶接有1个Φ80 mm的溢水管阀结构。
l 1个液位指示器。
l 1个排污口。
l A类泡沫罐结构:位于水罐前顶部,内设隔板加强筋。
l 罐顶设1个A类泡沫注液口。
l 罐顶设1个出气口。
l 罐底设1个低液位保护开关。
l 1个液位指示器。
l 罐底设1个排污口。
B类泡沫罐结构:位于水罐前部,其强度安全、密封可靠。
l 罐顶设1个B类泡沫注液口。
l 罐顶设1个出气口。
l 罐底设1个排污口。
l 1个液位指示器。
(1) 、水泵:型号:CB10.20/30.60型中低压消防泵
额定流量:60 L/S@1.0MPa;30 L/S@2.0MPa
材质:铝合金外壳、不锈钢泵轴、铜合金叶轮和密封环、铬镍合金 齿轮
(2) 、引水泵:活塞式吸深: ≥ 7m
引水时间:≤ 50s
泡沫比例混合器型号:PH48
型式:负压环泵式
混合比:3-6%
